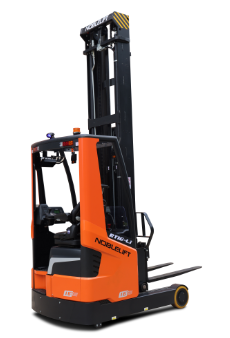

Ричтраки RT16Li

Ричтраки с литий-ионной батареей грузоподъемностью 1600 кг и доступными высотами подъема до 9,5 метров.

Стандартная комплектация для российского рынка включает:

АС двигатели передвижения и рулевого управления Schabmuller (6,4кВт) или HuaSheng (7,0кВт)
АС двигатель гидравлики Wannan (KDS)
Редуктор ZF GK25
Контроллеры Curtis с информационной панелью, отображающей статус ричтрака, положение рулевого колеса, направление движения, время наработки в моточасах и уровень заряда АКБ
Выбор системы рулевого управления 180º или 360º.
Управление гидравликой при помощи Fingertip манипуляторов.
Опционально доступны:

Удлиненные вилы
Боковое смещение каретки вил (sideshift)
Беспроводная камера и монитор
Предыдущая
Следующая
Основные технические параметры:
Основные параметры    1.2    Модель        RT16Li
1.3    Тип        Самоходный
1.4    Положение оператора        Сидя
1.5    Грузоподъемность    Q (кг)    1600
1.6    Центр загрузки    c (мм)    600
1.8    Расстояние от центра оси до вил    x (мм)    310
1.9    Колесная база    y (мм)    1400
Масса    2.1    Масса с АКБ    кг    3700
Колеса, шасси    3.1    Тип колес        Полиуретан (PU)
3.2    Размер передних (ведущих) колес        Ø343×140
3.3    Размер задних колес        Ø280×110
3.5    Кол-во колес спереди/сзади
(х-ведущие)        1x/2
3.7    Колея задних/передних колес    b11 (мм)     1160
Размеры    4.1    Наклон мачты/каретки вил
вперед/назад    α/β (º)    4/-2
4.2    Габаритная высота (min)    h1 (мм)    3900
4.3    Свободный подъем    h2 (мм)    3290
4.4    Высота подъема    h3 (мм)    9500
4.5    Габаритная высота (max)    h4 (мм)    10410
4.7    Высота по защитному ограждению (кабине)    h6 (мм)    2200
4.19    Общая длина    l1 (мм)    2410

4.20    Длина до фронта вил    l2 (мм)    1260
4.21    Общая ширина    b1 (мм)    1270
4.22    Размеры вил    s/e/l (мм)    40/120/1150
4.25    Ширина вил (мин/макс)    b5 (мм)     240/760
4.28    Ход мачты (выдвижение)    l4 (мм)    485
4.31    Дорожный просвет под мачтой    m1 (мм)    90
4.33    Ширина прохода с паллетом 1000×1200    Ast (мм)    2770
4.34    Ширина прохода с паллетом 800×1200    Ast (мм)    2830
4.35    Радиус разворота    Wa (мм)    1650
4.37    Длина по опорным консолям    l7 (мм)    1780
Характеристики    5.1    Скорость движения
(с грузом/ без груза)    км/ч    10.5/10.5
5.2    Скорость подъема
(с грузом/ без груза)    м/с    0.38/0.5
5.3    Скорость движения вил вниз
(с грузом/ без груза)    м/с    0.48/0.4
5.4    Скорость выдвижения мачты
(с грузом/без груза)    м/с    0.15/0.15
5.8    Преодолимый уклон max
(с грузом/ без груза)    %    10/15
5.10    Тормозная система        Гидравлический тормоз
Параметры электрической системы    6.1    Мощность двигателя движения    кВт    6.4 / 7.0
6.2    Мощность двигателя подъема    кВт    12,5
6.3    Стандарт АКБ по DIN 43531/35/36 A,B,C,no        No (Li-Ion)
6.4    Напряжение питания,
номинальная емкость АКБ    В/Ач    51.20/350
6.5    Масса АКБ    кг    250
Другое    8.1    Тип управления ходом        AC
8.2    Рабочее давление гидросистемы для навесного оборудования    МПа    150
8.3    Объем масла для навесного оборудования    л/мин    40
8.4    Уровень шума    dB(A)    <70
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
Ознакомиться с разъяснениями по параметрам можно по ссылке.
Параметры доступных мачт:
    Высота
подъема
h3 (мм)    Высота свободного подъема
h2 (мм)    Габаритная высота мачты минимальная
h1 (мм)    Габаритная высота мачты максимальная
h4 (мм)
RT16Li
DX    3000    140    2100    3910
3500    140    2350    4410
5500    140    2600    4910
6000    140    2850    5410
TX с функцией
свободного подъема (FFL)    4500    1563    2235    5410
5000    1730    2400    5910
5500    1897    2568    6410
6000    2063    2735    6910
6500    2230    2900    7410
7000    2397    3068    7910
7500    2563    3234    8410
8000    2730    3400    8910
8500    2897    3567    9410
9000    3063    3734    9910
9500    3230    3900    10410
