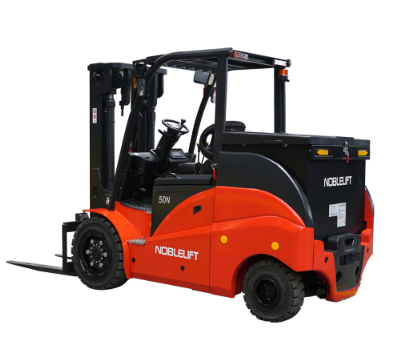

FE4P50N четырехопорный электрический погрузчик грузоподъемностью 5000 кг.

FE4P50N
Модельный ряд четырехопорных электрических погрузчиков грузоподъемностью 5000 кг.
Отличительной особенностью нового модельного ряда N-серии является комплектация погрузчиков АС двигателями как на привод движения, так и на привод гидравлической системы. Применение АС двигателей позволяет снизить затраты на обслуживание за счёт отсутствия угольных щеток, а также за счёт большей эффективности данной технологии по сравнению с коллекторными двигателями. Погрузчики могут комплектоваться различными типами мачт с широким диапазоном высоты подъема.

Стандартное оснащение включает:

АС двигатель хода
АС двигатель гидравлической системы
Внешнее автоматическое зарядное устройство
Индикаторная панель с указанием состояния системы
Фары передние
Стоп-сигнал
Фонарь и звуковой сигнал заднего хода
Зеркала заднего вида
Сигнальный маяк
Стояночный тормоз
Упрощенная замена АКБ
Класс каретки:  3А
Опционально доступны:

Боковое смещение каретки (sideshift)
Дополнительные контуры гидравлики для навесного оборудования
Вилы различной длины
Демонстрационное видео:
Проиграть
Основные технические параметры:
Основные параметры    1.2    Модель
FE4P50N
SD

1.3    Тип         Электрический
1.4    Положение оператора         Сидя
1.5    Грузоподъемность    Q (кг)    5000
1.6    Центр загрузки    c (мм)    500
1.8    Расстояние от центра оси до вил    x (мм)    563
1.9    Колесная база    y (мм)    1900
Массы    2.1    Масса, включая АКБ    кг    7290
2.2    Нагрузка на переднюю/заднюю ось с грузом    кг    11060/1230
2.3    Нагрузка на переднюю/заднюю ось без груза    кг    3240/4050
Колеса, шасси    3.1    Тип колес         Суперэластик
3.2    Размер передних (ведущих) колес         250-15
3.3    Размер задних колес         21×8-9
3.5    Кол-во колес спереди/сзади  (х-ведущие)         2x/2
3.6    Колея передних колес    b10 (мм)    1200
3.7    Колея задних колес    b11 (мм)    1040
Размеры    4.1    Наклон мачты/каретки вил
вперед/назад    α/β (º)    6/10
4.2    Габаритная высота (min)    h1 (мм)    2260
4.3    Свободный подъем    h2 (мм)    150
4.4    Высота подъема    h3 (мм)    3000
4.5    Габаритная высота (max)    h4 (мм)    4117
4.7    Высота защитного ограждения (кабины)    h6 (мм)    2265
4.8    Высота сиденья    h7 (мм)    1200
4.12    Высота сцепного устройства    h10 (мм)    490
4.19    Общая длина    l1 (мм)    3962
4.20    Длина до фронта вил    l2 (мм)    2892
4.21    Общая ширина    b1 (мм)    1450
4.22    Размеры вил    s/e/l (мм)    50x150x1070
4.24    Ширина каретки вил    b3 (мм)    1380
4.31    Клиренс под мачтой    m1 (мм)    150
4.32    Клиренс в центре базы    m2 (мм)    165
4.34    Ширина прохода с паллетом 800×1200    Ast (мм)    4500
4.35    Радиус разворота    Wa (мм)    2560
Характеристики    5.1    Скорость движения (с грузом/ без груза)    км/ч    13/14
5.2    Скорость подъема (с грузом/ без груза)    м/с    0.25/0.44
5.3    Скорость движения вил вниз
(с грузом/ без груза)    м/с    0.45/0.35
5.5    Тяговое усилие  (с грузом/ без груза) S2 60 мин    Н    6200/6650
5.6    Тяговое усилие, макс (с грузом/ без груза) S2 5 мин    Н    18500/18000
5.7    Преодолимый уклон (с грузом/ без груза) S2 5 мин    %    15/20
5.10    Тормозная система         Гидравлическая
Параметры электрической системы    6.1    Мощность двигателя движения S2 60 мин    кВт    16,6
6.2    Мощность двигателя подъема S3 15%    кВт    13.5 x 2
6.3    Стандарт АКБ         DIN
6.4    Напряжение питания, номинальная емкость АКБ K5    В/Ач    80/630
6.5    Масса АКБ    кг    1840
6.6    Размеры АКБ, ДxШxВ    мм    1048/820/866
Другое    8.1    Тип управления ходом         AC
8.2    Рабочее давление навесного оборудования    МПа    14.5
8.3    Расход гидравлического масла навесным оборудованием    л/мин    50
8.4    Уровень шума    dB(A)    77
Параметры доступных мачт:
FE4P50N    Высота подъема
h3 (мм)    Высота свободного подъема
h2 (мм)    Высота при сложенной мачте
h1 (мм)    Высота при раздвинутой мачте
h4 (мм)    Наклон мачты/каретки вил
вперед/назад
α/β (º)    Остаточная грузоподъемность (кг),
c=500мм, без сайдшифта
FE4P50N
DX ZT    2500     150    2010    3617     6/10    5000
2700    150    2110    3817    6/10    5000
3000    150    2260    4117    6/10    5000
3300    150    2410    4417    6/10    5000
3500    150    2510    4617    6/10    5000
3600    150    2560    4717    6/10    5000
3700    150    2610    4817    6/10    5000
4000    150    2810    5117    6/6    4800
4500    150    3060    5617    6/6    4250
4700    150    3160    5817    6/6    3900
5000    150    3310    6117    6/6    3600
6000    150    3860    7117    3/6    2300
DX ZZ    2500     1350     2010     3612    6/10     5000
2700    1450     2110     3812    6/10     5000
3000    1600     2260     4112    6/10     5000
3300    1750     2410     4412    6/10     5000
3500    1850     2510     4612    6/10     5000
3600    1900     2560     4712    6/10     5000
3700    1950     2610     4812    6/10     4800
4000    2100     2810     5112    6/6     2300
TX DZ     3700    917     1995     4808     6/10     5000
4000    1017     2095     5108     6/6     4750
4350    1132     2210     5458     6/6     4500
4500    1182     2260     5608     6/6     4250
4800    1282     2360     5908     6/6     3800
5000    1397     2475     6108     6/6     3600
5500    1562     2640     6608     3/6     2900
6000    1807     2885     7068     3/6     2300
