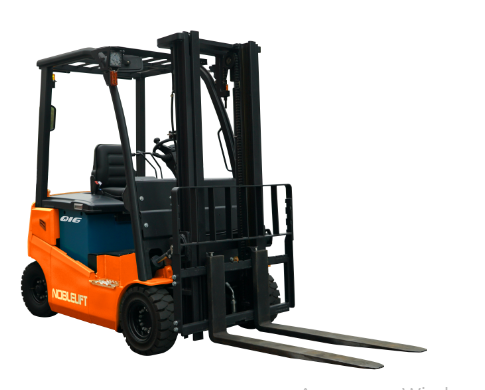

FE4P14-20Q четырехопорный электрический погрузчик грузоподъемностью 1400-2000 кг

FE4P14-20Q
Модельный ряд четырехопорных электрических погрузчиков грузоподъемностью 1400-2000 кг.
Отличительной особенностью нового модельного ряда Q-серии является комплектация погрузчиков АС двигателями как на привод движения, так и на привод гидравлической системы. Применение АС двигателей позволяет снизить затраты на обслуживание за счёт отсутствия угольных щеток, а также за счёт большей эффективности данной технологии по сравнению с коллекторными двигателями. Погрузчики могут комплектоваться различными типами мачт с широким диапазоном высоты подъема.

Стандартное оснащение включает:

АС двигатель хода
АС двигатель гидравлической системы
Внешнее автоматическое зарядное устройство
Индикаторная панель с указанием состояния системы
Свинцово-кислотная или Li-Ion аккумуляторная батарея
Фары передние
Стоп-сигнал
Фонарь и звуковой сигнал заднего хода
Зеркала заднего вида
Сигнальный маяк
Стояночный тормоз
Упрощенная замена АКБ
Класс каретки:  2А
Опционально доступны:

Боковое смещение каретки (sideshift)
Вилы различной длины
Демонстрационное видео:

Основные технические параметры:
Основные параметры    1.2    Модель         FE4P14Q    FE4P16Q    FE4P20Q
1.3    Тип         Электрический
1.4    Положение оператора         Сидя
1.5    Грузоподъемность    Q (кг)    1400    1600    2000
1.6    Центр загрузки    c (мм)    500
1.8    Расстояние от центра оси до вил    x (мм)    381    381    386
Массы    2.1    Масса, включая АКБ    кг    2940    2940    3180
Колеса, шасси    3.1    Тип колес         Цельнолитая резина / Пневматические
3.2    Размер передних (ведущих) колес         18×7-8
3.3    Размер задних колес         5.00-8-10PR
3.5    Кол-во колес спереди/сзади  (х-ведущие)         2x/2
3.6    Колея передних колес    b10 (мм)    980
3.7    Колея задних колес    b11 (мм)    920
Размеры    4.1    Наклон мачты/каретки вил
вперед/назад    α/β (º)    6/10
4.2    Габаритная высота (min)    h1 (мм)    1985
4.3    Свободный подъем    h2 (мм)    130
4.4    Высота подъема    h3 (мм)    3000
4.5    Габаритная высота (max)    h4 (мм)    3990
4.7    Высота защитного ограждения (кабины)    h6 (мм)    2075
4.8    Высота сиденья    h7 (мм)    1065
4.12    Высота сцепного устройства    h10 (мм)    530
4.19    Общая длина    l1 (мм)    3050    3050    3200
4.20    Длина до фронта вил    l2 (мм)    2130
4.21    Общая ширина    b1 (мм)    1150
4.22    Размеры вил    s/e/l (мм)    35x100x920    35x100x920    40x120x1070
4.24    Ширина каретки вил    b3 (мм)    1040
4.31    Клиренс под мачтой    m1 (мм)    98
4.32    Клиренс в центре базы    m2 (мм)    100
4.34    Ширина прохода с паллетом 800×1200    Ast (мм)    3771    3771    3776
4.35    Радиус разворота    Wa (мм)    1990
Характеристики    5.1    Скорость движения (с грузом/ без груза)    км/ч    9/10    12/13    11/13
5.2    Скорость подъема (с грузом/ без груза)    м/с    0.27/0.35    0.27/0.35    0.25/0.35
5.3    Скорость движения вил вниз
(с грузом/ без груза)    м/с    0.52/0.42
5.7    Преодолимый уклон (с грузом/ без груза) S2 5 мин    %    6.5/10.5    12/15
5.10    Тормозная система         Электромагнитный тормоз
Параметры электрической системы    6.1    Мощность двигателя движения S2 60 мин    кВт    3.9    7
6.2    Мощность двигателя подъема S3 15%    кВт    8.6
6.3    Стандарт АКБ         DIN
6.4    Напряжение питания, номинальная емкость АКБ K5    В/Ач    Lead-Acid: 48/360
Li: 48/200 (300)    Lead-Acid:48/360 (400/460)
Li: 48/200 (300/400)
Другое    8.1    Тип управления ходом         AC
8.2    Рабочее давление навесного оборудования    МПа    14.5
8.3    Расход гидравлического масла навесным оборудованием    л/мин    30
8.4    Уровень шума    dB(A)    72
Параметры доступных мачт:
    Высота подъема
h3 (мм)    Высота свободного подъема
h2 (мм)    Высота при сложенной мачте
h1 (мм)    Высота при раздвинутой мачте
h4 (мм)    Наклон мачты/каретки вил
вперед/назад
α/β (º)    Остаточная грузоподъемность (кг),
c=500мм, без сайдшифта
FE4P14Q    FE4P16Q    FE4P20Q
DX ZT     2500    110    1803    3482    6/10    1400    1600    2000
2700    110    1903    3682    6/10    1400    1600    2000
3000    110    2053    3982    6/10    1400    1600    2000
3300    110    2203    4282    6/10    1400    1600    2000
3500    110    2303    4482    6/10    1400    1600    2000
3700    110    2403    4682    6/10    1350    1600    1900
4000    110    2603    4982    6/6    1300    1500    1800
4300    110    2753    5282    6/6    1200    1400    1600
4500    110    2853    5482    6/6    1150    1350    1500
5000    110    3128    5982    6/6    /    900    1100
DX ZZ    2500    853    1803    3482    6/10    1400    1600    2000
2700    953    1903    3682    6/10    1400    1600    2000
3000    1103    2053    3982    6/10    1400    1600    2000
3300    1253    2203    4282    6/10    1400    1600    2000
3500    1353    2303    4482    6/10    1400    1600    2000
3700    1453    2403    4682    6/10    1350    1600    1900
4000    1653    2603    4982    6/6    1300    1500    1800
TX DZ    4000    1029    1978    4981    6/6    1300    1500    1800
4300    1153    2103    5330    6/6    1200    1400    1600
4500    1203    2153    5480    6/6    1150    1300    1500
4800    1303    2253    5782    6/6    /    1000    1200
5000    1403    2353    5980    6/6    /    900    1100
